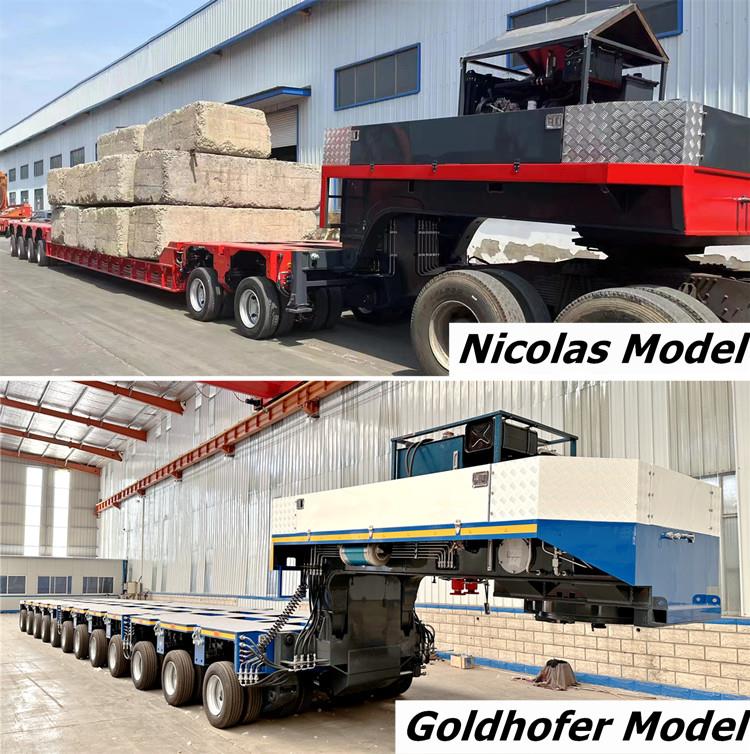

2 tipos de remolques modulares de varios ejes a la venta
1. ¿Qué es un remolque modular?
Un remolque modular representa varios remolques o semirremolques especiales que se utilizan normalmente en el transporte de cargas voluminosas y pesadas que no se pueden desmontar fácilmente para facilitar el transporte.
Los remolques modulares se utilizan comúnmente en la industria química, las centrales eléctricas, la industria de la construcción y en la industria del hierro y el acero. Debido a su excelente estabilidad lateral, se pueden utilizar para operaciones mineras. También se utilizan para transportar productos de gran longitud. Los camiones tractores se utilizan para proporcionar tracción a los remolques modulares.
La plataforma de carga de todos los remolques modulares generalmente se mantiene en una posición equilibrada durante el transporte de productos en superficies accidentadas debido a sus excelentes características de descarga. El kit de soporte del vehículo de remolque modular puede alcanzar 3 o 4 puntos de soporte que garantizan que haya una carga uniforme en cada punto.

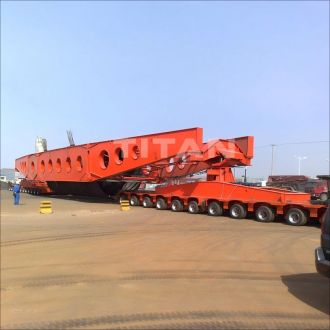

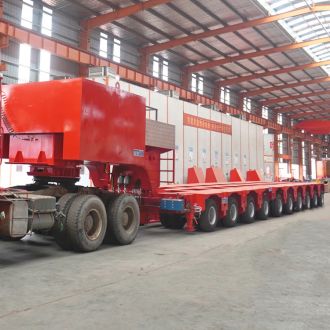

Remolque de plataforma hidráulica TITAN para el transporte de cargas de gran tamaño y peso que se divide en series de remolques hidráulicos completos que se pueden ensamblar en series de 45 toneladas a 2200 toneladas de varias series.

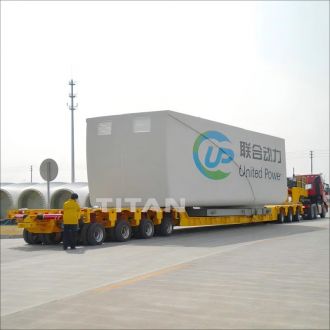

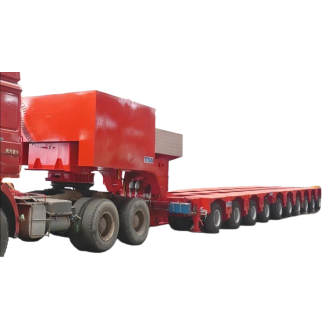

Remolque hidráulico multieje de 150 a 250 toneladas
2. ¿Qué es el semirremolque SPMT (transportador modular autopropulsado)?
Un transportador modular autopropulsado (SPMT) es un vehículo de plataforma que consta de una gran disposición de ruedas. También se lo conoce como remolque modular autopropulsado.
Este tipo de vehículos se utilizan básicamente para el transporte de objetos pesados y voluminosos, como equipos industriales y piezas de proyectos, como grandes secciones de puentes, entre otros, que no se pueden manipular de forma segura mediante el uso de camiones convencionales.
Los transportadores pesados se pueden acoplar entre sí para aumentar su capacidad. Por lo tanto, pueden transportar equipos de construcción anchos y largos. Otra razón por la que los remolques SPMT se utilizan ampliamente en las plantas de construcción es que permiten a los constructores aumentar su eficiencia y reducir los costos generales.
Los remolques SPMT son únicos porque son autopropulsados, lo que significa que tienen su propio sistema de propulsión y pueden moverse por su propia potencia sin necesidad de un camión o tractor separado. Estas son algunas características clave:
1. Diseño de múltiples ejes: los remolques SPMT suelen tener varios ejes, lo que ayuda a distribuir el peso de la carga y permite una mejor maniobrabilidad, especialmente en espacios reducidos.
2. Configuración modular: se pueden configurar de varias maneras (largo y ancho) agregando o quitando módulos, lo que permite flexibilidad para transportar diferentes cargas.
3. Dirección de 360 grados: muchos remolques SPMT ofrecen capacidades de dirección avanzadas, incluida la dirección en las cuatro ruedas, que permite radios de giro ajustados y una navegación más fácil en entornos restringidos.
4. Alta capacidad de carga: están diseñados para transportar cargas extremadamente pesadas, lo que los hace esenciales para transportar elementos grandes como turbinas, secciones de puentes o cascos de barcos.
5. Nivelación y estabilidad: los remolques SPMT a menudo tienen sistemas hidráulicos que les permiten nivelar la carga y garantizar la estabilidad durante el transporte.
Los remolques SPMT son esenciales en industrias donde la elevación de objetos pesados y el transporte preciso son fundamentales, ya que brindan eficiencia y seguridad para mover estructuras grandes.

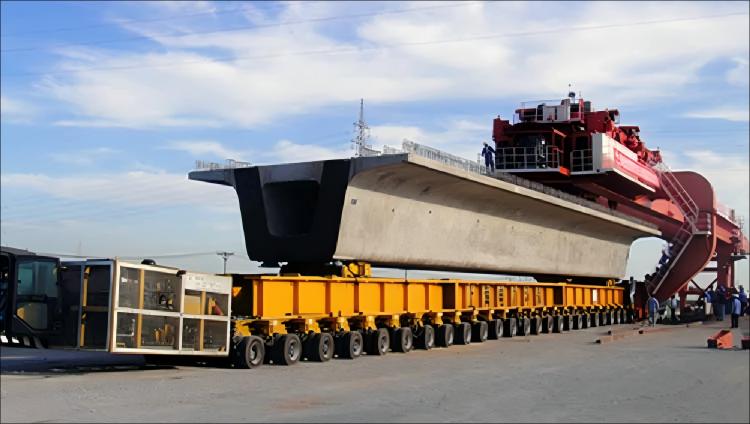

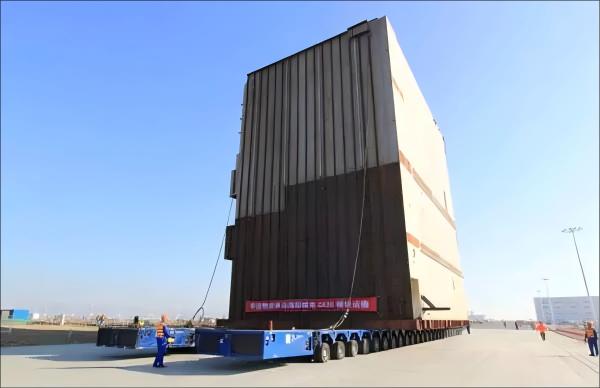

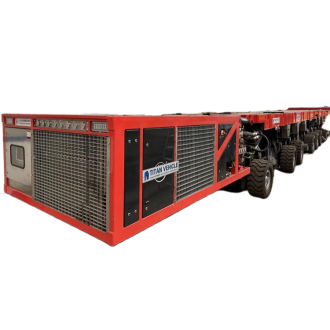

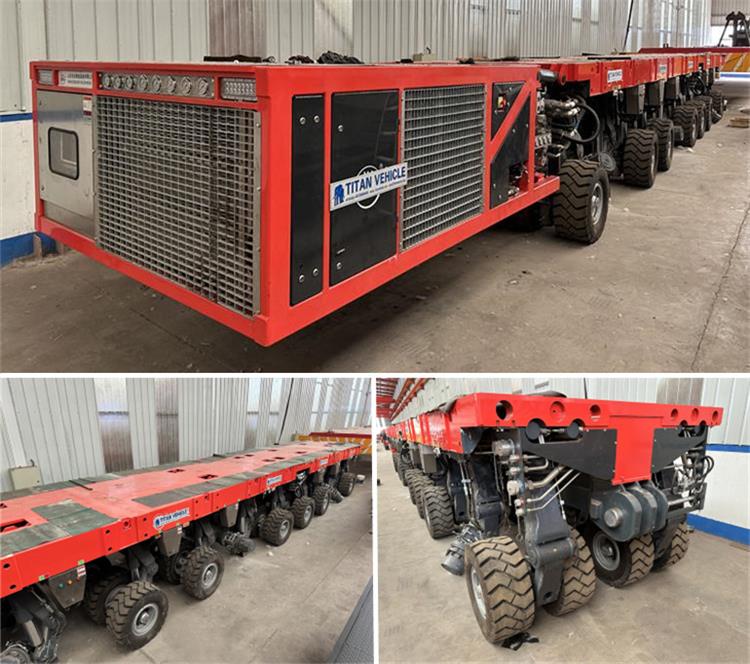

Transportador modular autopropulsado (SPMT)

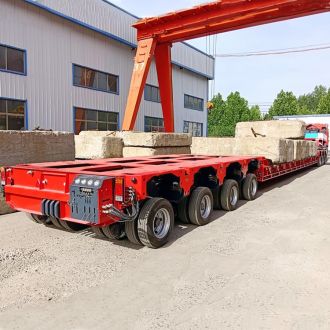

3.Características principales y estructuras del remolque modular hidráulico
- Construcción extremadamente robusta y duradera, capacidad de carga extremadamente alta.
- La altura de la plataforma es ajustable
- Todas las ruedas pueden ser direccionales
- Radio de giro pequeño, ángulo de dirección de 48° con cuello de cisne hidráulico
- Disponible la combinación longitudinal y lateral de cada módulo
- Todas las ruedas pueden ser direccionales de forma automática o manual.
- El sistema de suspensión de eje hidráulico se adapta a condiciones de camino irregulares.
- El cilindro de elevación hace que el remolque de plataforma baja de múltiples ejes responda automáticamente a condiciones de camino difíciles.
- El sistema hidráulico de doble circuito garantiza condiciones de trabajo seguras

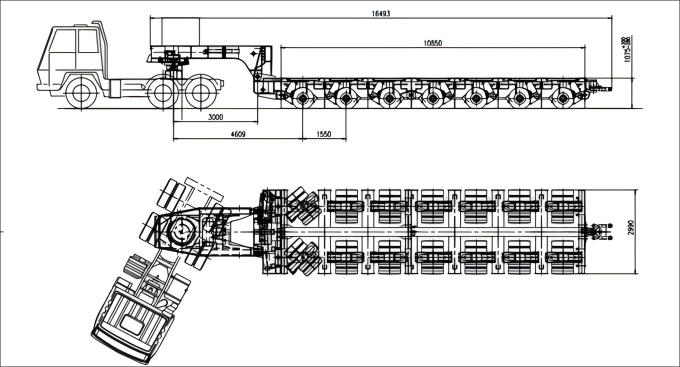

Dibujo de transportador modular autopropulsado en venta.
1. Satisfacer diferentes demandas
Debido a la naturaleza modular del remolque de múltiples ejes, se pueden satisfacer diversas demandas de carga.
Estos remolques de múltiples ejes son completamente modulares, lo que significa que se pueden conectar entre sí, ya sea de extremo a extremo o de lado a lado, para proporcionar diversas configuraciones para su uso según lo requiera la carga. La conexión de extremo a extremo o de lado a lado es posible mediante un acoplamiento mecánico o, en algunos casos, un acoplamiento suelto.
Hay un solo conjunto de controles para cada transportador modular que se puede sincronizar para la función de dirección coordinada y también para otras operaciones. Estas capacidades hacen posible la carga y el transporte de una carga de proyecto compleja y de gran tamaño.
2. Alta capacidad de carga
Podría decirse que esta es la característica más definitoria de un remolque modular que lo convierte en un vehículo apropiado para la carga de proyecto. Su utilidad comienza aquí: su capacidad para soportar la carga.
El bastidor principal de carga y la suspensión están construidos con material de acero con un límite elástico de 690 MPa. Idealmente, esta es la estructura principal para soportar, teniendo en cuenta las condiciones de carga más peligrosas. Todo el marco tiene una gran resistencia y grandes capacidades capaces de soportar eficientemente momentos de flexión en caso de cargas concentradas.

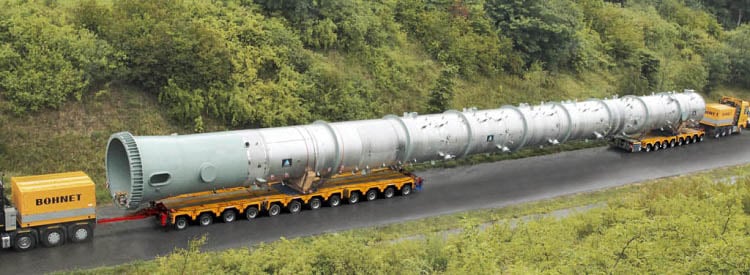

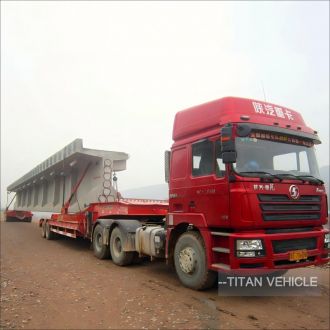

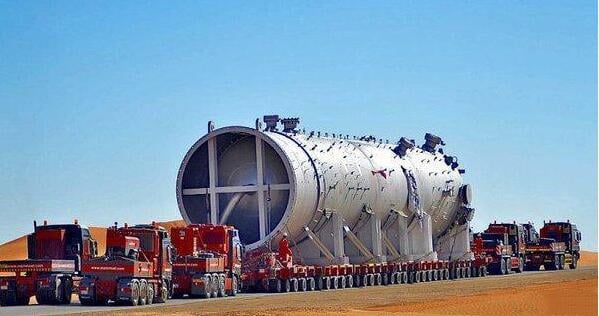

Transporte de tracción y empuje con cabezal de camión múltiple
3. Transporte eficiente
El remolque modular ofrece un medio de transporte eficaz para una carga de proyecto con velocidades confiables.
El diseño y la construcción de un remolque de múltiples ejes son tales que todos los ejes pueden girar 270°. En algunos casos, incluso puede encontrar algunos que pueden alcanzar un movimiento completo de 360°. Teniendo en cuenta el gran tamaño de la carga de proyecto, las características de maniobrabilidad presentes en el remolque modular son muy útiles.
Cada uno de estos ejes generalmente se controla a través de un sistema de controles para facilitar el giro de un remolque modular. Se pueden ejecutar varios movimientos en el remolque de múltiples ejes, lo que incluye permitirle girar en una ubicación o moverse lateralmente según sea necesario en una condición específica.
La eficiencia en el transporte también se mejora a través de operaciones estables. Cada una de las unidades de remolque modular se puede clasificar en 3 y 4 regiones hidráulicas. Todos los campos pueden mantener la presión hidráulica en los ejes. Esto permite que el remolque haga los ajustes deseados para terrenos irregulares, lo que garantiza la estabilidad de su carga durante el transporte. La baja altura de carga del transportador, junto con una amplia vía de rueda, garantiza una estabilidad mucho mayor.
4. Seguridad
Debido a su enorme tamaño y peso, la carga de proyecto necesita una atención especial en cuanto a su seguridad durante la carga, el transporte y la descarga.
Para esto se ha diseñado el remolque modular. Es muy bueno para mantener la carga en una posición horizontal equilibrada y ofrece 3 y 4 puntos de apoyo que absorben fuerzas de carga uniformes.
La unidad modular utiliza un bogie de ruedas hidráulico que comprende un bastidor de bogie, un cilindro hidráulico, un balancín, el neumático y el eje que están diseñados para satisfacer las necesidades de capacidad de carga robusta.
5. Razones por las cuales los equipos pueden caerse de las plataformas SPMT
La estabilidad del remolque modular hidráulico es importante al transportar carga pesada por varias razones. La estabilidad reduce los riesgos de accidentes, que provocan lesiones a las personas.
Los accidentes también dañan el medio ambiente y el equipo o la carga en tránsito. Los accidentes crean costos adicionales porque los proyectos se retrasan. El equipo debe reemplazarse o repararse antes de que pueda usarse para la construcción.
La mayoría de los accidentes son causados por errores humanos y no por fallas mecánicas. Cuando los manipuladores no están capacitados adecuadamente, no cargan la carga correctamente en el remolque hidráulico de múltiples ejes.
Cada transportador modular tiene una capacidad de carga máxima. El fabricante especifica esta capacidad de carga. Cargar un remolque hidráulico de múltiples ejes con un equipo o carga que exceda esta capacidad hará que se caiga de la plataforma.
Otra razón es cargar equipo que es demasiado alto para la plataforma del remolque de múltiples ejes. El equipo alto requiere una superficie amplia para mantenerse equilibrado en la carretera. Por lo tanto, la mejor manera de transportar este tipo de carga es acoplar varios SPMT para acomodar el peso del equipo.
6. Aplicaciones del remolque modular:
Transporte de carga pesada:
Algunas empresas se especializan en el transporte de carga pesada de un destino a otro. Dichas empresas atienden a clientes que necesitan transportar cargas pesadas varias veces al año.
Los fabricantes también requieren soluciones de transporte para transportar el equipo completamente ensamblado a los clientes o al almacén. El remolque multieje Goldhofer se puede personalizar para transportar cualquier carga, siempre que esté bien embalada.
Industria de la construcción
La construcción de puentes, edificios grandes y carreteras también requiere el uso de remolques modulares. Los segmentos de puentes grandes y las vigas grandes se colocan en los remolques modulares desde los sitios de construcción.
Las empresas de construcción suelen tener proyectos ubicados en diferentes áreas. El remolque hidráulico modular ayuda en el transporte de las secciones ya construidas a los lugares donde se instalarán y, al mismo tiempo, traslada materiales y equipos de un proyecto a otro.

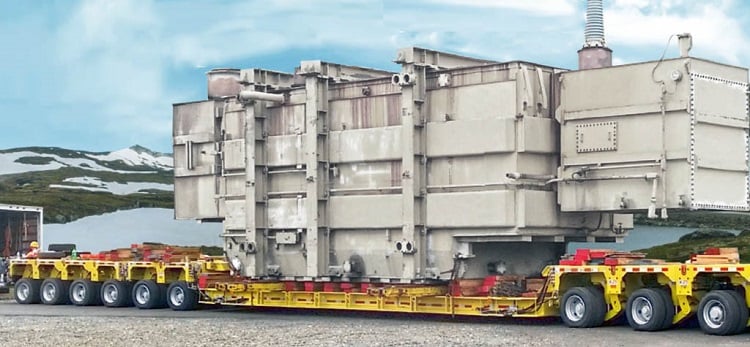

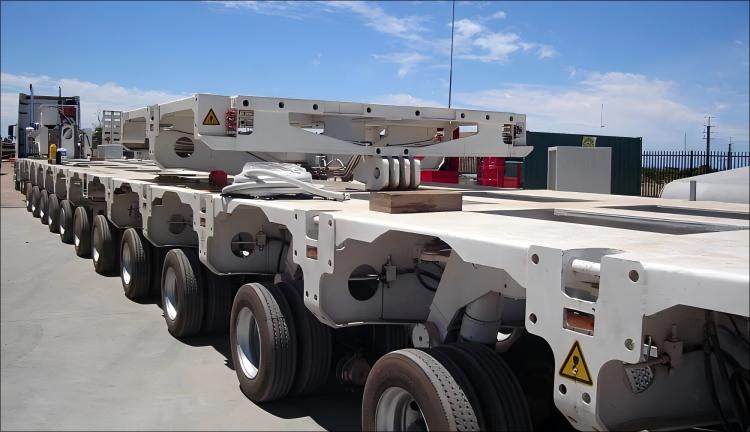

Transportador modular autopropulsado en venta

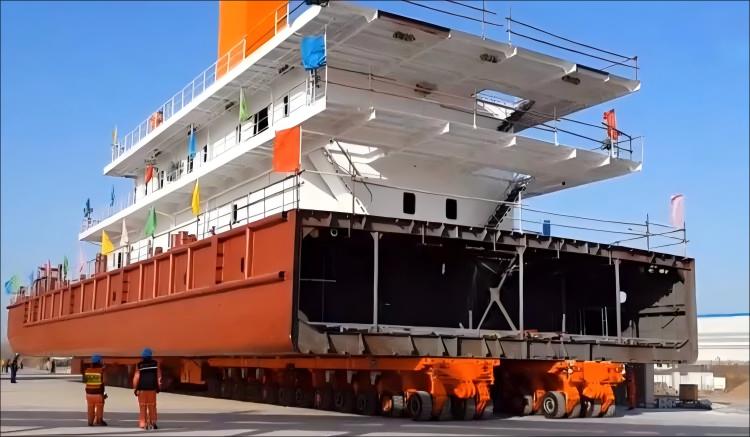

Industria de la construcción naval
Los barcos y sus secciones suelen ser enormes y voluminosos. Puedes imaginar cómo se construyen los grandes barcos que ves transportando mercancías y personas por los mares.
Los remolques modulares resultan muy útiles para el traslado de secciones de barcos a las salas de montaje y de todo el barco hasta el mar. Los barcos suelen ser muy pesados, llegando a pesar miles de toneladas.
Los barcos más grandes necesitarán más de 200 ejes. En algunas ocasiones, la colocación de los ejes se realiza uno al lado del otro para facilitar el transporte de secciones de barco largas y anchas.
Construcción de la industria química:
La industria química también requiere de un remolque modular de transporte especial para mover materias primas pesadas, equipos y productos terminados.
La instalación de los sitios de fabricación requiere que las empresas transporten tubos pesados y largos, tanques cilíndricos y vigas metálicas, entre otras piezas. En la mayoría de los casos, las piezas se compran a otras empresas de montaje y se transportan a los sitios de producción química.

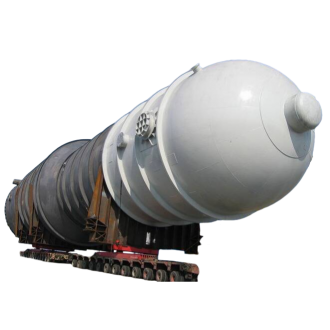

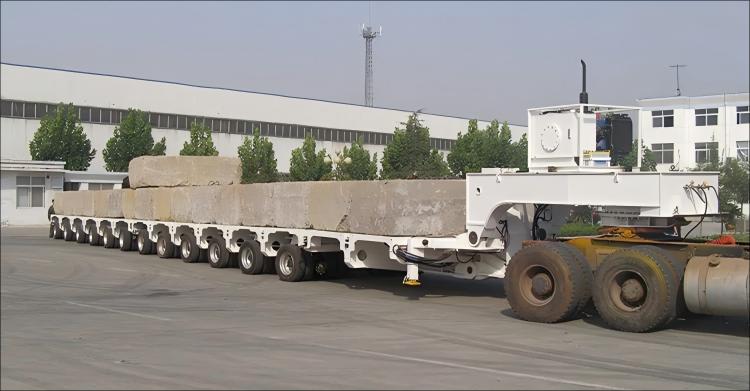

Remolque para transporte de maquinaria pesada
7. Diferentes tipos de estructuras de dirección para remolques de varios ejes:
Ejes de dirección mecánica
Cuando se utiliza la dirección de cuello de cisne, el sistema controlará las varillas y el brazo de soporte para dirigir los neumáticos. Este es el tipo que se debe elegir por razones económicas y, nuevamente, para disfrutar de una larga vida útil.
Viene con bajos costos de mantenimiento y, lo que es más importante, está altamente disponible.
Ejes de dirección hidráulica
El transportador modular autopropulsado a la venta ofrece un ángulo de dirección más grande de hasta 65°. Lo más importante es que tiene una mayor capacidad en comparación con otras opciones disponibles.
Operaciones de dirección
El remolque de ejes múltiples tiene muchos ejes, incluso hasta 10 ejes. Por lo tanto, los ejes del remolque modular de ejes múltiples deben dirigirse mediante dirección automática o autodireccional. La dirección sin ruedas provoca un desgaste grave.
Para minimizar el desgaste de los neumáticos y la tensión del chasis del remolque hidráulico modular, es recomendable dejar que las ruedas del remolque modular sigan con precisión las ruedas del vehículo remolcador, independientemente de si se trata de un tractor o un camión.
Para lograr esto, normalmente es importante que los pares de ruedas sucesivos adopten ángulos y posiciones ligeramente variables debajo del chasis del remolque de ejes múltiples Goldhofer.
Los sistemas de dirección convencionales para remolques utilizan el sistema de bogie para la dirección a través de medios donde ambas ruedas de un par giran simultáneamente a través del ángulo de eje cambiante donde el eje une las ruedas entre sí.
El remolque de ejes múltiples Goldhofer puede recibir señal cuando se utiliza la dirección de cuello de cisne o de barra de tracción, los ejes serán controlados por PPU automáticamente, también puede usar el control remoto para dirigir todos los ejes.

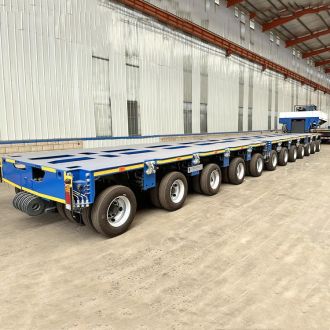

Venta de SPMT hidráulicos usados
8. Consideraciones del remolque hidráulico modular:
1. El tractor tiene suficiente potencia
La fuerza motriz máxima de las ruedas del tractor determinada por el par motor y la relación de transmisión debe ser mayor que la resistencia motriz del grupo de vehículos;
2. Las ruedas motrices del tractor tienen suficiente adherencia.
El principal determinante de la adherencia es la calidad de la carga por eje del tractor, que se aplica en forma de contrapeso en ingeniería. Para cumplir con las condiciones básicas para la conducción de un SPMT usado a la venta, el tractor debe tener suficiente peso para que las ruedas motrices del tractor no resbalen en la carretera durante la conducción.
La selección del tractor se considera desde estos dos aspectos. Primero, se calcula la fuerza motriz máxima de la rueda determinada por el motor del tractor, y luego se calcula la resistencia motriz del grupo de vehículos, y se compara con la fuerza motriz máxima de la rueda, si la resistencia motriz es mayor que la fuerza motriz máxima de la rueda, La capacidad del tractor es insuficiente, debe reemplazar el tractor o aumentar el número de tractores; Si la resistencia de conducción es menor que la fuerza de conducción máxima de la rueda, entonces verifique si la rueda motriz tiene suficiente adherencia de acuerdo con las condiciones de la carretera dadas. Si la adherencia no es suficiente, el cálculo debe ser Aumentar el contrapeso y, finalmente, verificar si el tonelaje del contrapeso está dentro de la capacidad de carga del tractor. Si el tonelaje del contrapeso excede la capacidad de carga del tractor, aún debe reemplazar el tractor o aumentar el número de tractores. Si el tonelaje del contrapeso está dentro de la capacidad de carga del spmt usado para la venta, se realiza un informe de selección.
Remolque modular Goldhofer en venta
3. Modelo de remolque y estructura del remolque
La estructura del remolque hidráulico modular es muy complicada y su dirección longitudinal es muy larga. La viga longitudinal principal está diseñada en el remolque para soportar la carga de la carga y la fuerza de soporte del neumático, formando un miembro de viga en la mecánica del material. Si la carga es demasiado pesada, la enorme tensión de flexión puede hacer que la viga principal del remolque modular Goldhofer se deforme demasiado o exceda el límite de tensión, y la viga principal del remolque de plataforma baja de varios ejes puede ceder o incluso romperse; y el momento de flexión de cada parte de empalme de la carrocería del remolque excede el permitido En el momento de la flexión, la unión de la viga longitudinal del remolque se convertirá en un peligro oculto.
Por lo tanto, en la preselección del modelo de remolque modular de varios ejes y la precarga de la carga, para garantizar la seguridad del remolque de varios ejes y la carga, es muy importante verificar la deformación por fuerza y el momento de flexión del remolque hidráulico modular. Solo el remolque de plataforma baja de varios ejes que haya pasado todas las verificaciones puede garantizar un uso seguro.
