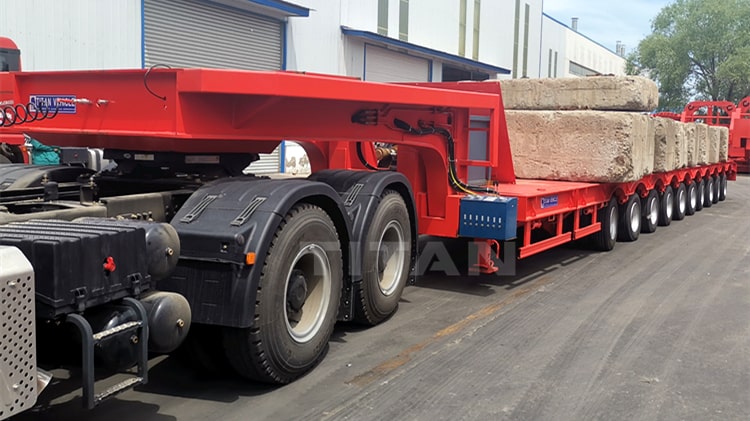

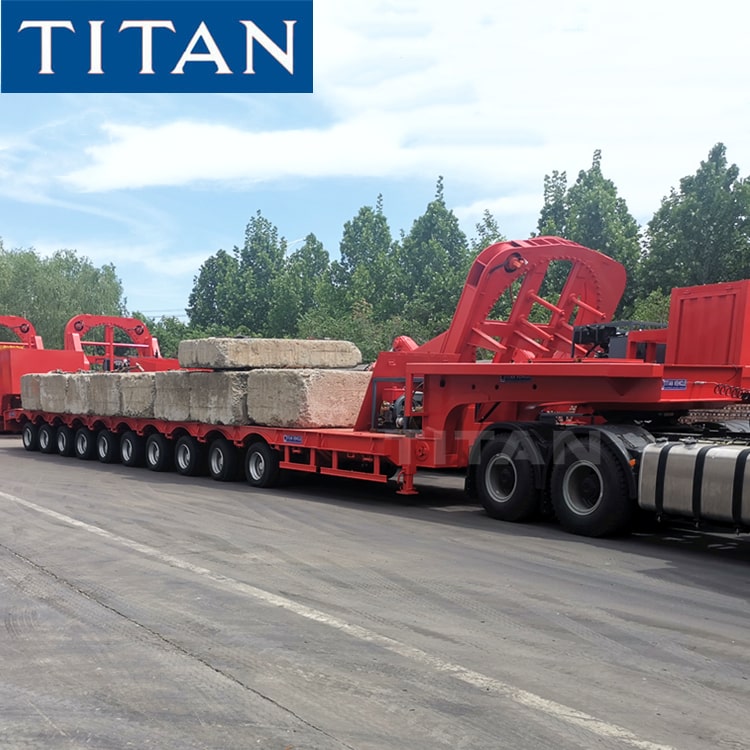

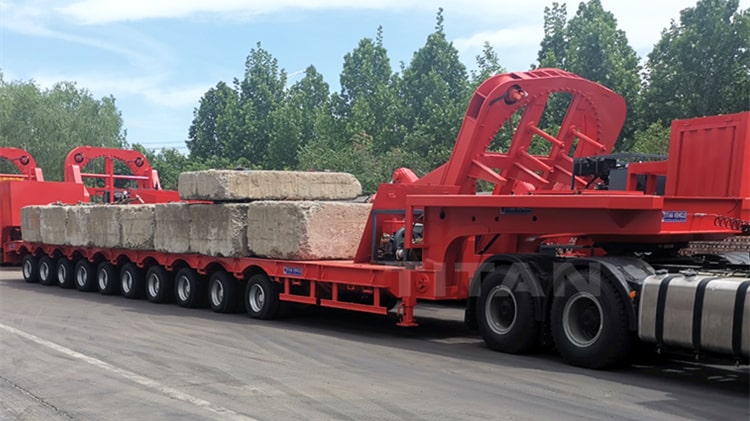

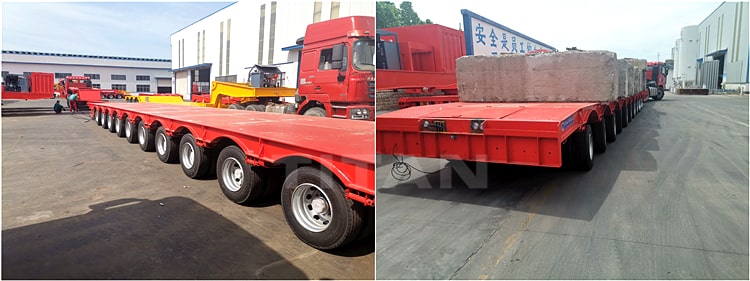

Este diseño de remolque retráctil es el último y permite la máxima extensión de la longitud del remolque. La característica más notable del remolque son las tres extensiones que se encuentran en la parte delantera del remolque. La viga única minimiza el peso de la viga telescópica, haciendo que el remolque sea más ligero.

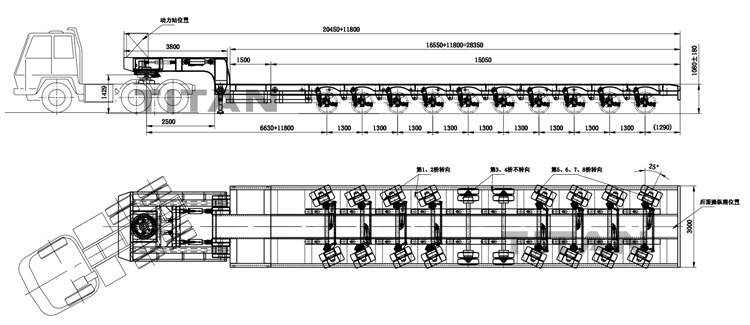

Dimensiones totales (largo*ancho*alto): 18.500 mm x 2.990 mm x 950 mm (cerrado)
33.500 mm x 2.990 mm x 950 mm (estado extendido)
Capacidad de carga sin rampa: 28,5 toneladas
Capacidad de carga con rampa: 29,5 toneladas
Marco: marco de acero de alta resistencia HG60
Capacidad de carga: 90 toneladas
Longitud: 18.500 mm cerrado; 33.500 mm de extensión total
Ancho: 2990 mm + 2 soportes oscilantes laterales de 250 mm
Altura: 200 mm +/-90 mm
Ejes: 10 ejes, 1 eje fijo, 8 ejes orientables
Ángulo máximo de dirección: +/-25°
Neumáticos: 40 unidades 215/75R17.5
Tipo de cuello de cisne: Tipo de cuello de cisne hidráulico
Suspensión: Suspensión de elevación hidráulica (solo para nivelación de plataforma requerida para ajustes)
Central hidráulica: 1 unidad, motor diésel de 12Kw.
Rampa de carga: 1 juego, rampa extraíble
Tren de aterrizaje:JOST C200
Operación 2: Control remoto inalámbrico + 1 panel de válvulas de control
1. Ambos lados de la plataforma de carga están equipados con piezas ensanchadas de 250 mm; la longitud de la plataforma de carga es de 14,5 m, utilizando una estructura extensible de dos niveles, que se puede estirar 7500x2, cumpliendo con los requisitos de 29 m después del estiramiento. de la plataforma de carga;
2. El cuello de cisne es un cuello de cisne motorizado con un dispositivo para ajustar la altura de la plataforma de carga y configurar la parte de dirección del eje;
3. La suspensión es una suspensión hidráulica con función de elevación. El cilindro de suspensión equilibra la fuerza entre los ejes y tiene la función de levantar los ejes de forma independiente;
4. El coche tiene un total de 9 ejes, incluidos 8 ejes direccionales activos, 4 delante y 4 detrás; los neumáticos son 235/75R17,5;
5. El eje de dirección activa está controlado por un cilindro hidráulico.
